极豆D1导航大众斯柯达低配改CAN网关支持车况信息原车信息

由于大众/斯柯达部分低配车系没有方向盘控制按键,没有空调信息等数据在原车CD显示,所以把BCM总线盒到原车CD的CAN BUS网关总线简配了,用ACC电压式来控制原车CD,装完极豆D1导航后只能开关机,不能显示油耗、油量、水温、空调信息等车况的原车信息,需要加装或者改CAN网关即可支持,还可以支持倒车轨迹的噢。理论上大众低配都可以改,不分BCM盒子型号。下面是改装的方法:

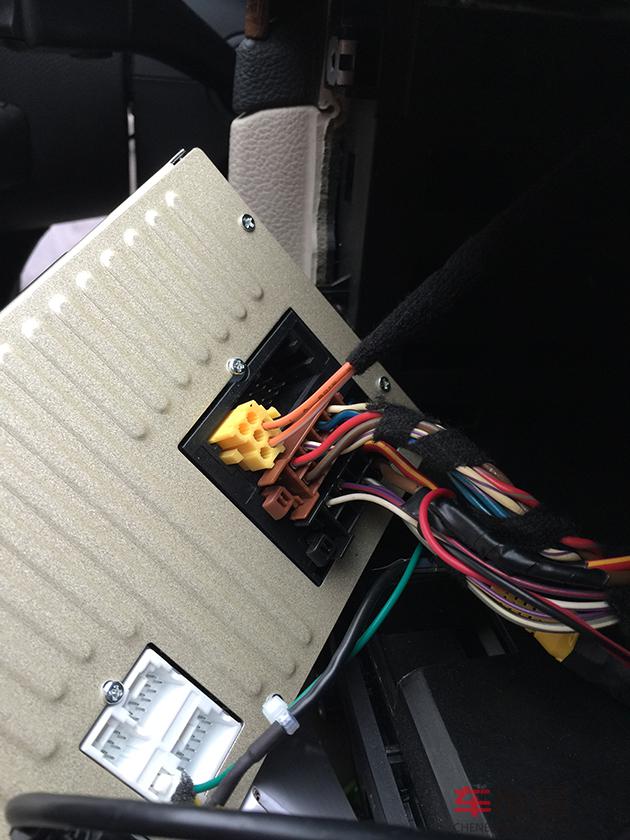

第一步:利用极豆配过来的CAN网关线

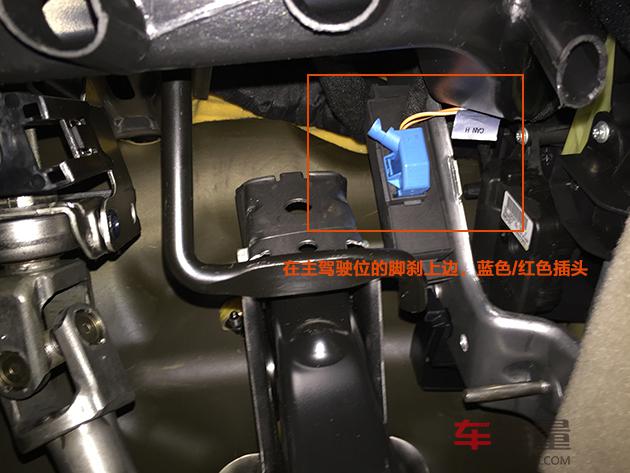

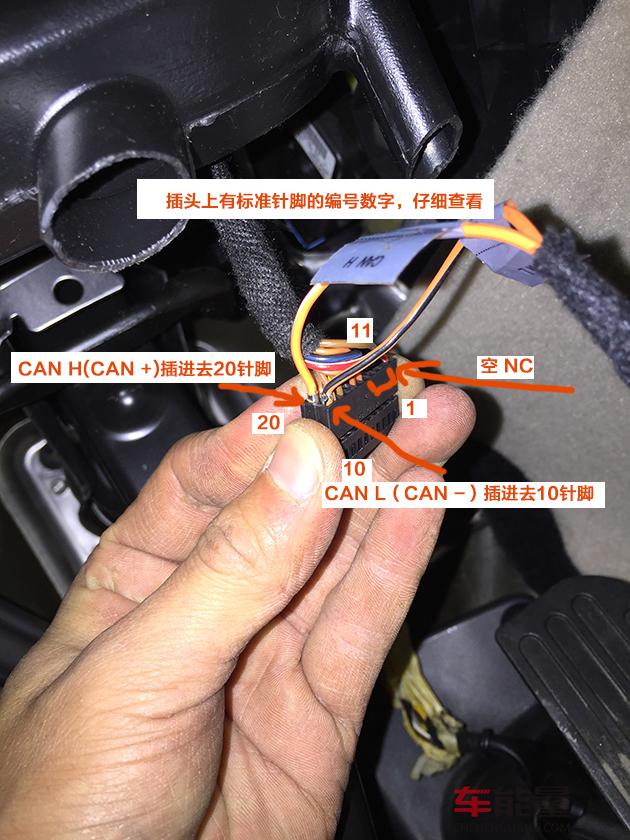

第二步:找到原车BCM盒上的插头,在对应的信息系统总线上加线,并引到极豆车机端

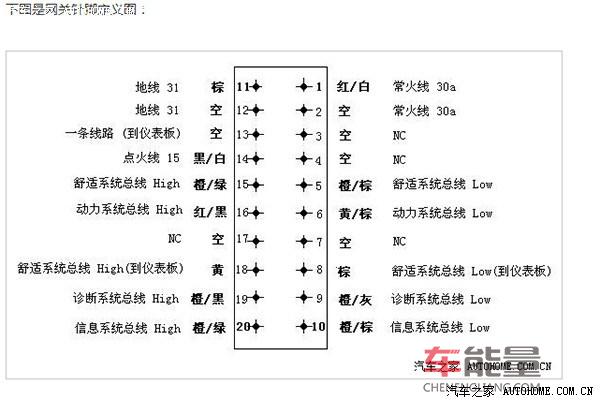

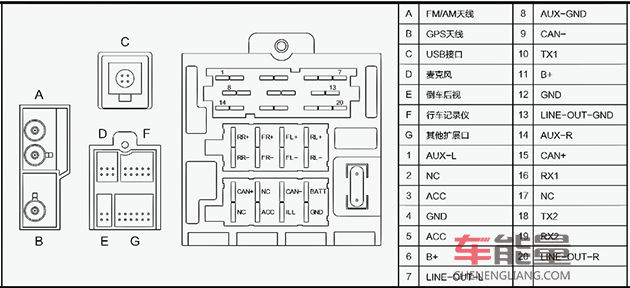

附上极豆导航的接口定义和原车BCM盒插头定义:

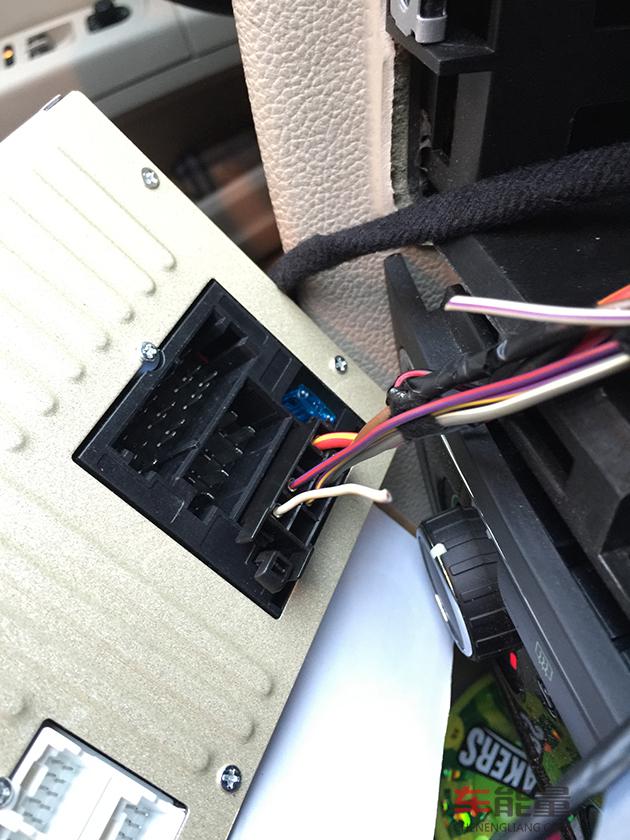

第三步:如果原车有根(车速反馈线)占用了CAN线的B5接口上的线需要剪掉

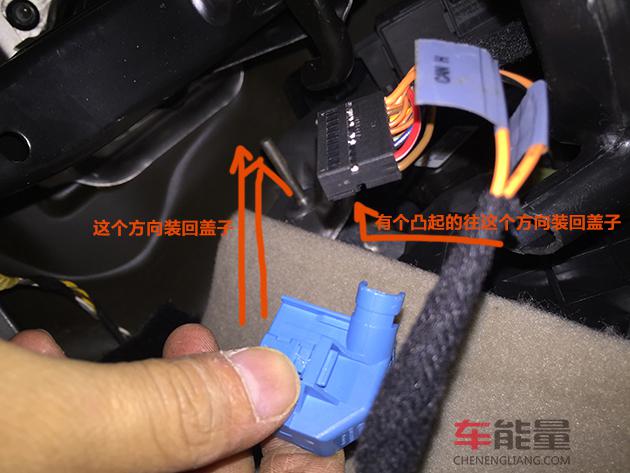

第四步:把极豆配的CAN插头插回相应的位置即可(反过来是插不进去的不用担心插反)

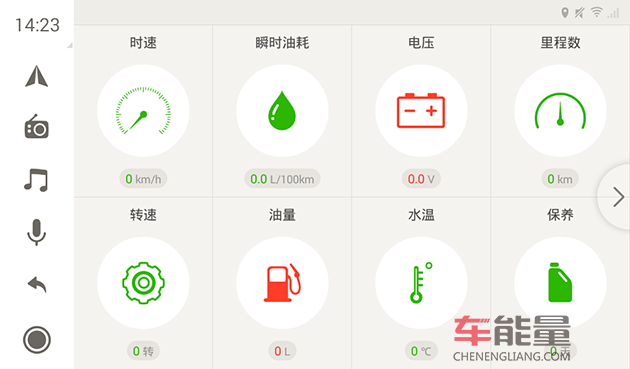

原车信息即可显示了。如果仪表需要显示的话可以参考此贴:http://www.chenengliang.com/jshu/46.html
