自己都可以动手的把低配大众(实验对象途观)改网关线兼容飞歌安卓G7的原车信息功能

飞歌用户安装了G7导航有些车型的机器有原车信息功能,特别是大众机型的机器的原车信息特别方便好用,在G7内可以一览无遗看到原车的各项信息,还有语音提示,在日常用车来说非常方便。但是坑嗲的大众有些低配车子先不说后面两个喇叭没有(纸盘的都省了),还原车的CD还是用最差的那种,所以在中控线插那用了ACC(电压式)来控制CD关开机,加个小灯控制线就完事了。现自己动手就可以打破这个遗憾。(注:怎么知道自己的车有没有网关CAN总线协议?装了安卓四核G7后原车信息那有显示或者一项显示就证明有协议线了,剩下的用5053设置下就可以了。如果没有任何显示的,那就可以开工了)。

找到网关线盒,在主驾驶位的下面,一个红色的插头插着的一个盒子就是了,咨询了很多同行和yyflysh兄的建议这里接是最好的。

网上的一些论证:如果接在网关的“信息系统总线”针脚,就会很智能,倒车会降低CD音乐的声音,从而能听到倒车雷达的“滴滴”声音,不接则没有这个效果,也不能用5053进RCD510进行设置。

12款的途观本身有一条线接在网关的“舒适系统总线15、5”针脚了,接在RCD510的9、10号针脚也能达到拔钥匙自动关机的功能,但就是在挂倒档时CD音乐不能自动声音。

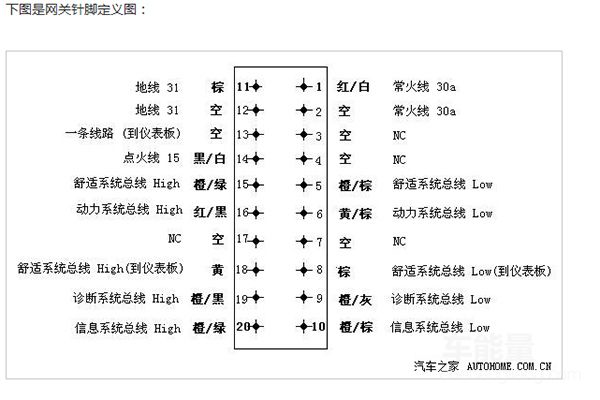

附网关线盒的定义图

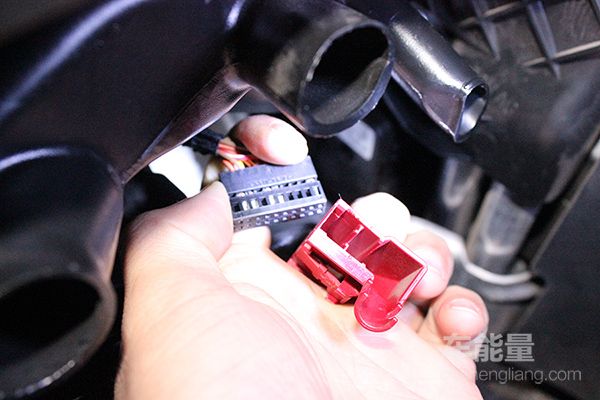

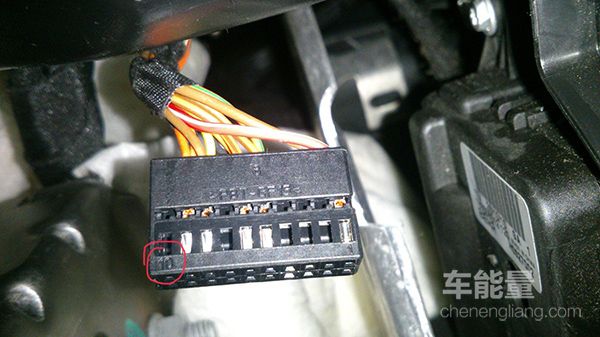

掰开插头

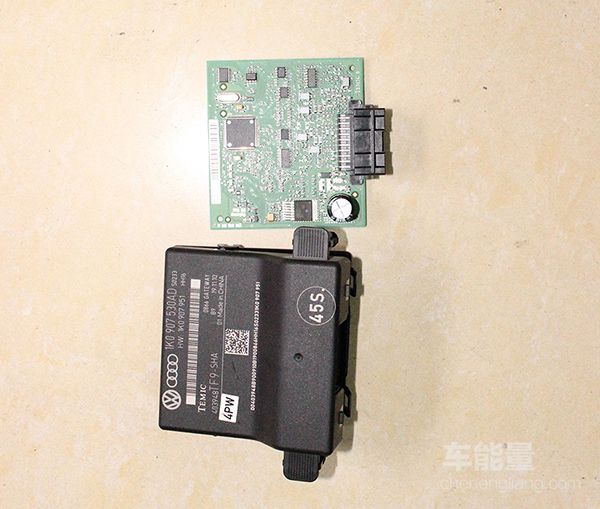

拆开网关盒看下是啥样

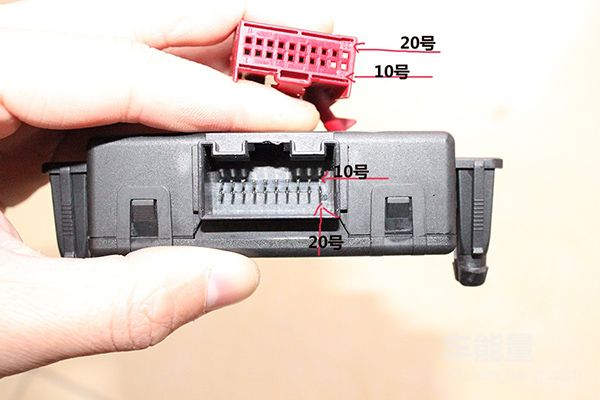

可以看到对应的定义

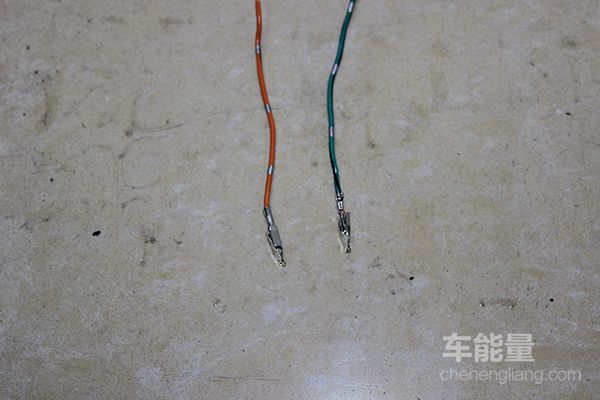

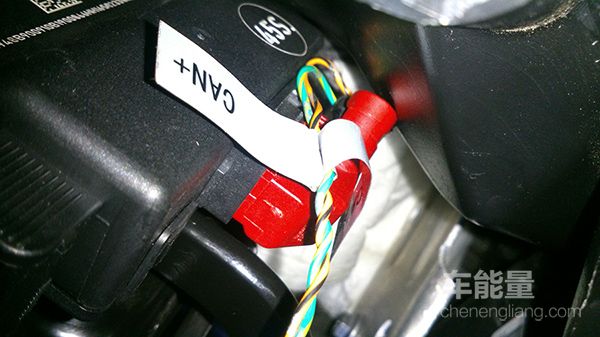

找来的两根线刚好有金属端子插进去。10号脚对应CAN-,20号对应CAN+

接好线后,延着中控的空隙把线上来到导航那就可以了。随便用些胶布固定这两根线

两根神器,没有它们可不好插导航了,这根线可以到淘宝购得,或者自己做也是可以的

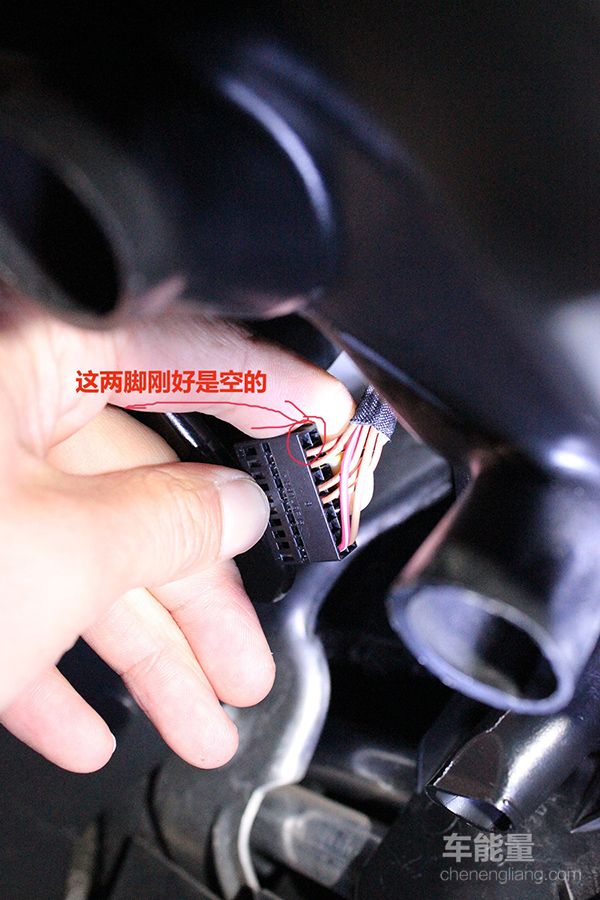

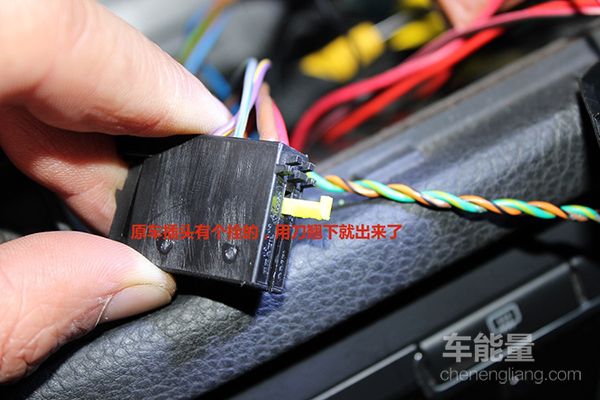

处理原车插头线插,有点窍门

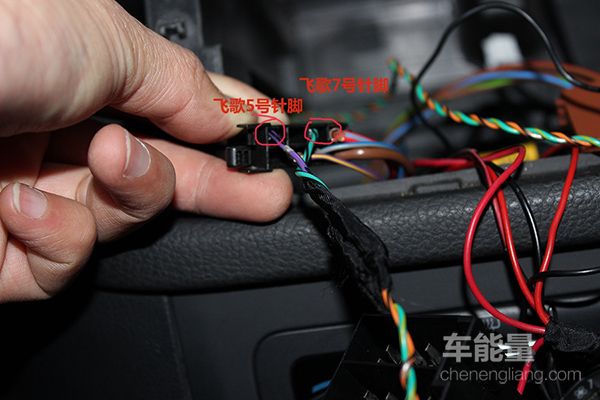

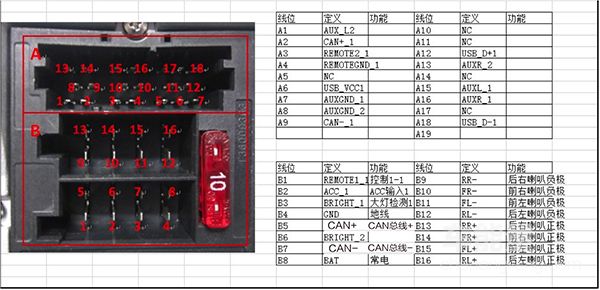

找好飞歌导航的定义脚,附图定义说明

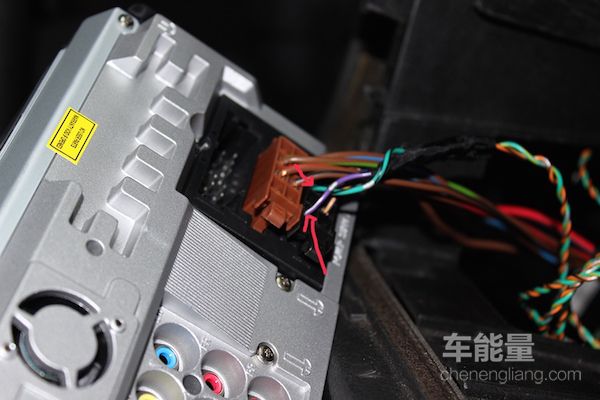

接好线后插回到导航内,就可以了。注:此车有ACC线和小灯检测线,实验过CAN总线和ACC线、小灯线一起插回飞歌导航是没有问题的,但是追求完美的原则,在此小弟教个方法就是在插回导航的时候想办法绝缘飞歌导航的2号和3号脚,可以用绝缘胶布缠住针脚后再插,或者直接剪断用胶布包好。

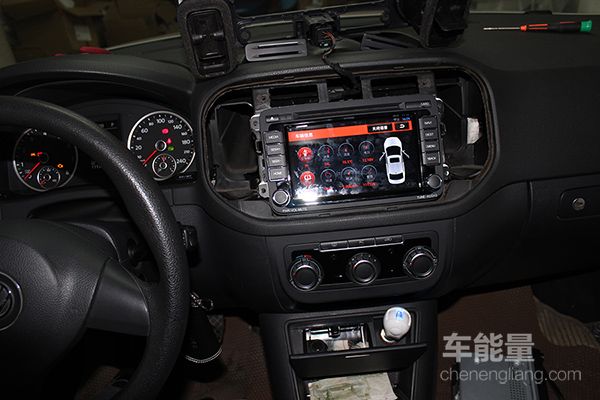

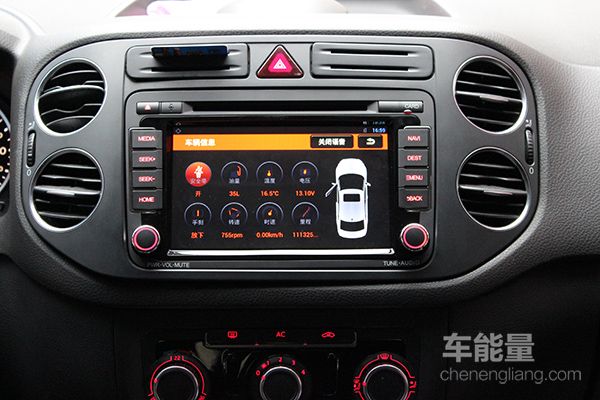

装车后马上就有原车信息了,但是还可以折腾下,随便把导航信息在仪表盘显示的打开。

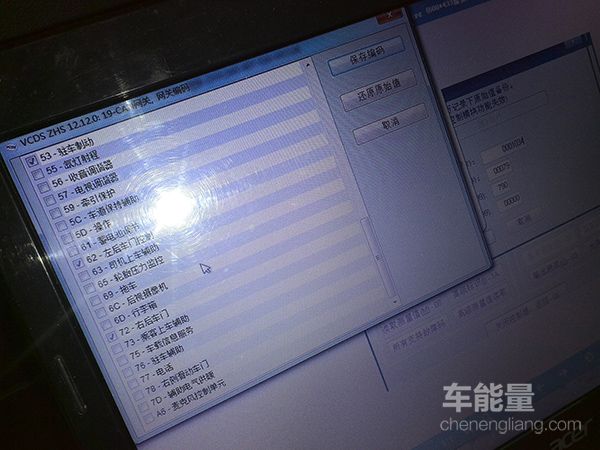

用5053设备把第56-收音调谐器和第27-导航系统打钩,激活相应功能。

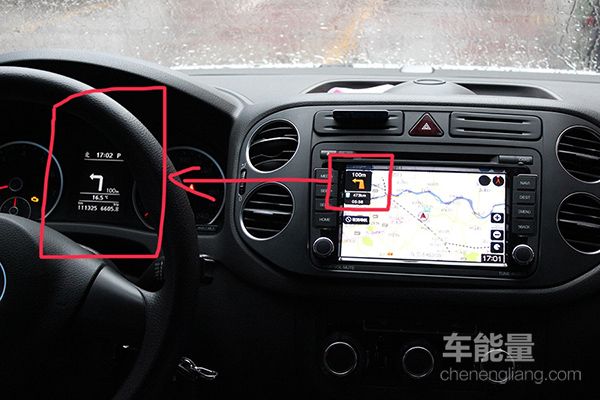

激活功能后在原车仪表就看到导航信息了。

折腾暂时完毕,有兴趣的歌友可以试试,如有疑问请联系车能量一起交流探讨。
