奇瑞瑞虎3加装飞歌安卓四核智能导航实例,国内第一例改装

奇瑞瑞虎3车主见朋友斯柯达上安装了飞歌安卓四核导航非常的羡慕,在朋友车上使用下来非常相装一个,但是飞歌厂家对瑞虎3这款车没有开发专用的型号,在瑞虎3这位车主的强烈愿望下,我们通用和其协商决定用飞歌安卓四核的通用机来改装,那工程就大了。不像专车专用的导航,模具匹配,线插匹配,全部都是直接对插完事。改装的话要考虑的几点因素有:1,模具是否协调,一般四方形的原车CD都通过改装实现,如果是不规则的其他外形就比较难办了。2,线材是否匹配,一般现在找不到直接对插的话只能通过改线了,这必须要求非常专业的电路知识去分清每根线的定义,从而才能改装。3,原车功能是否可以正常使用?比如方向盘控制按键,灯光控制线,收音机转接线等。4,改装是否对原车造成影响?因为有些车型是用总线数据控制的,如果破坏的话会造成原车一定的影响。

综合了几个因素和研究之后这辆车可以完美改装,不但不影响原车相关,还支持各种功能,比如方向盘控制按键。既然摸清了底,那就可以开工改装了。

先把原车CD和面板拆下。

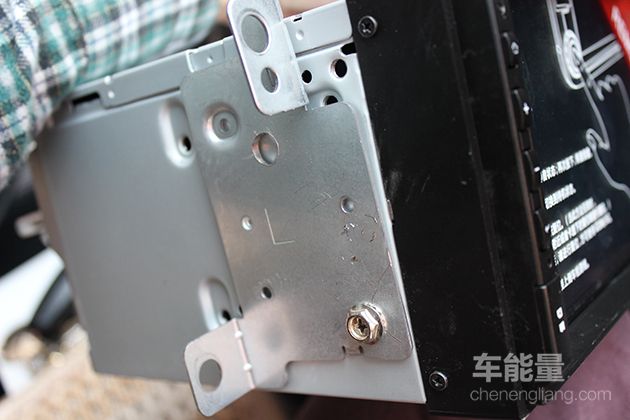

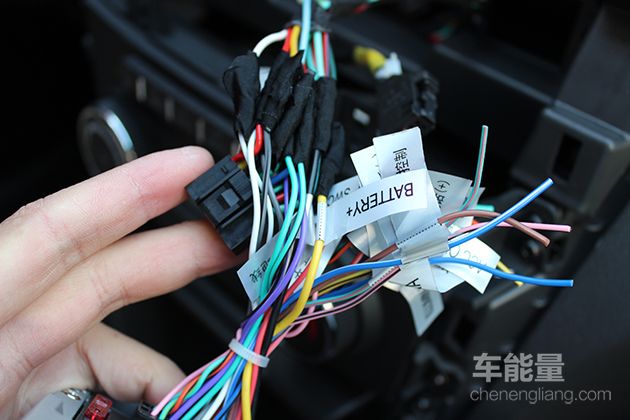

拆下后一方面去对原车支架,将要改装的飞歌安卓导航去对比位置,因为原车CD的螺丝孔位和飞歌安卓导航的螺丝孔位不是同一位置的,所以需要对支架打螺丝孔以便固定飞歌安卓机器。另一方面开始接线,因为不是直接对插的线材,必须要一根根线来接。在接线前需要清楚原车线材上的每一根线定义,那就可以开始接了。接线有个细节需要注意的是改装的线材并上原车线材上,不要剪掉接线头,以便以后装回原车CD用。

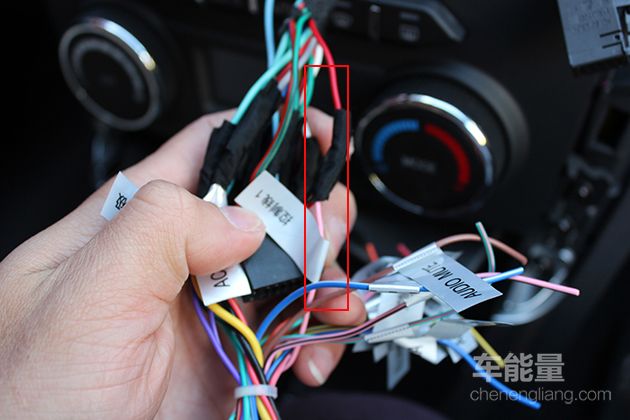

接线的有几根线需要重点注意,喇叭线可以通用万用表测得,小灯线可以通用开关灯光来测电压获得,但是方向盘控制线就有得难找了,如果是电压式方向盘控制的话可以通用万用表测其电阻值来获得,如果是总线数据控制的必须要万用表测其电压,找出总线控制线,然后通过解码器来实现方向盘控制。下面是我们找到的一根方向盘控制线,因为是瑞虎3的方向盘控制是电压式了,就大大简单了,直接找到控制线,然后通过飞歌安卓导航的方向盘学习功能即可实现方向盘控制功能了。为什么我们找了一根就可以了?因为这跟是正极线,负极直接走地线了。

接好线之后通过转接线就可以插回飞歌安卓导航上了。

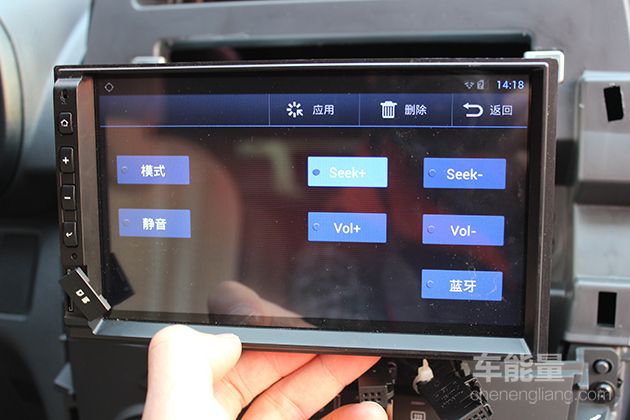

然后通过飞歌安卓导航上的方向盘学习功能来学习原车方向盘上的每个按键值。

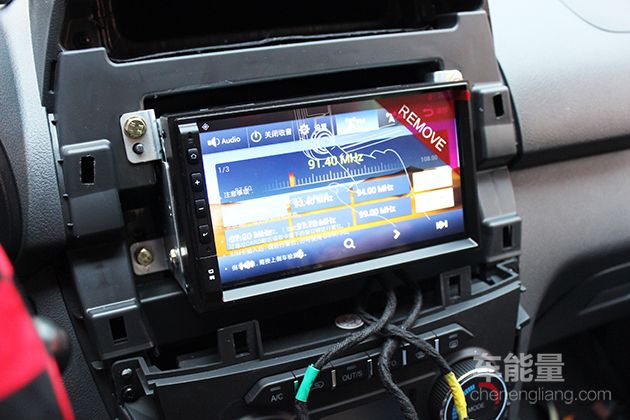

下面就是支架部分,需要对直接对比测量到一个准确的位置,然后用电钻来对支架打螺丝孔。

检测各功能,检测原车所有功能都任何问题后就可以装回到车上了。

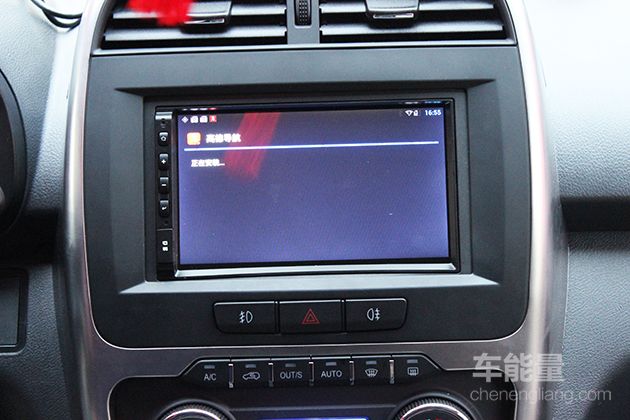

可以看到导航完美贴合车的中控台。

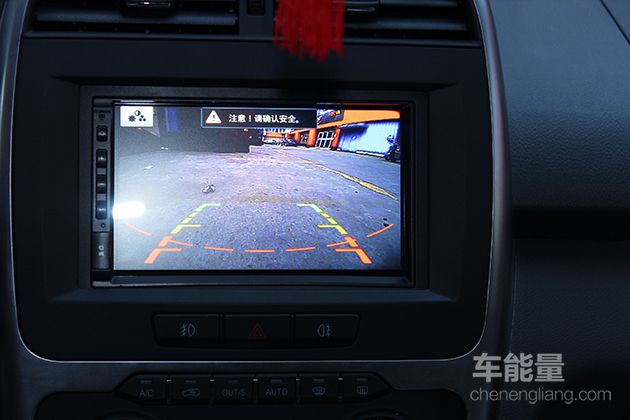

通过加装倒车摄像头,支持倒车影像显示。

通过侧面看,导航完全贴合瑞虎3的中控台。

改装完后车主非常满意,连接好wifi就下载高德离线文件,使用电容屏带来的流畅感,高速上网的快感,智能系统带来的各种便利与娱乐功能等。奇瑞瑞虎3改装完飞歌安卓四核智能导航,整个车子立刻上个档次,实时知道堵车苦况,错开拥堵行车,实时网上看电影,电容屏带来的快感使用体验无与伦比。在现在智能时代里,车载导航也跟上互联网时代。
